Tabelë siguresash Schneider Electric LVSXN413 PrismaSet XS 4R 13M

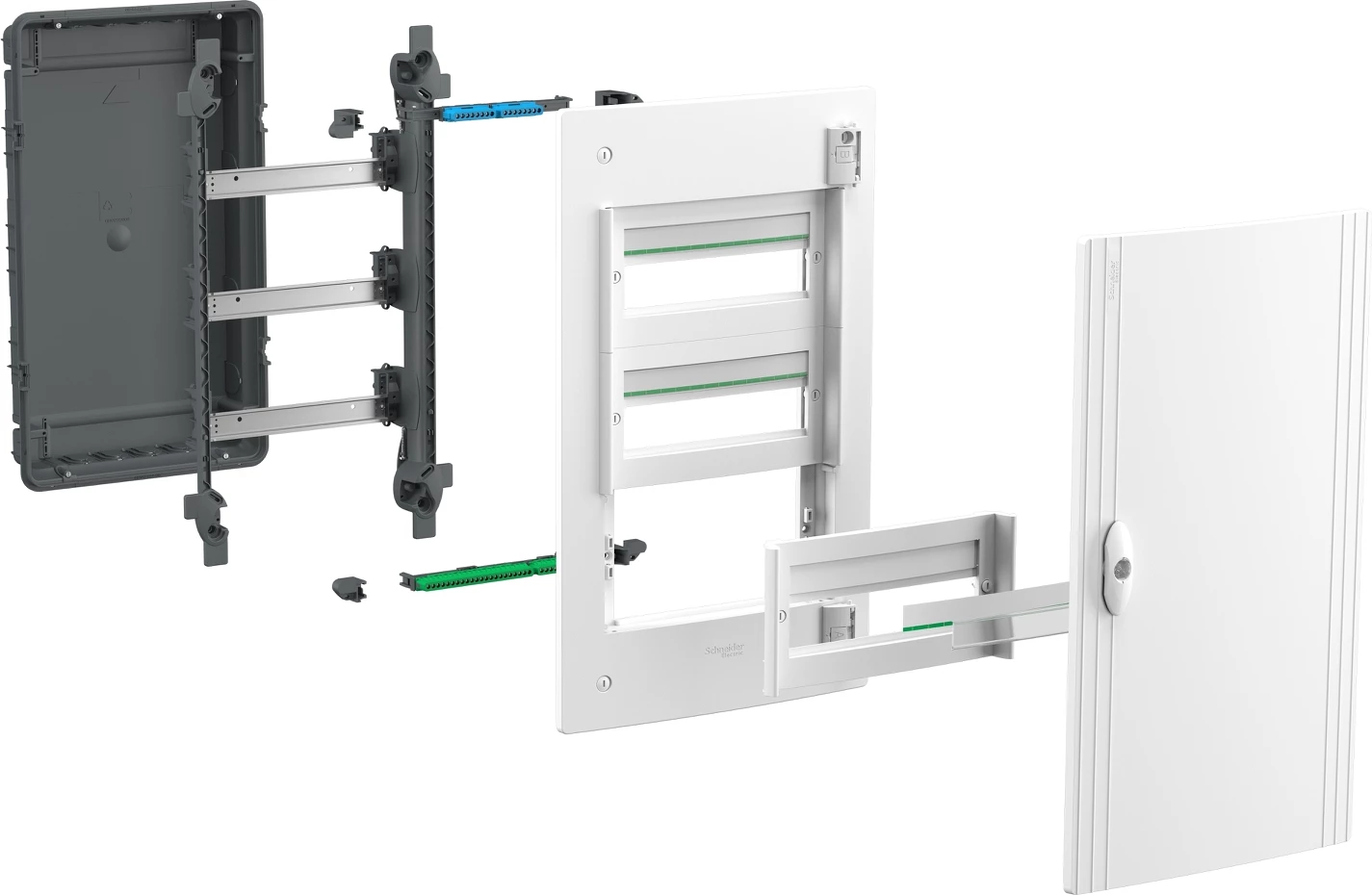

Tabela e siguresave Schneider Electric LVSXN413 nga seria PrismaSet XS është një tabelë shpërndarëse modulare e projektuar për instalime elektrike të brendshme në objekte rezidenciale dhe ndërtesa të vogla komerciale. Tabela është e tipit flush mounted (e futur në mur) dhe ofron kapacitet të lartë për organizimin e pajisjeve modulare mbrojtëse dhe komandues.Tabela ka 4 rreshta horizontalë, secili me 13 module (18 mm), duke ofruar gjithsej 52 module për instalimin e siguresave automatike, FID-ve dhe pajisjeve të tjera modulare Schneider Electric. Pajisja është e pajisur me derë të bardhë (RAL 9003), e cila mbyllet plotësisht dhe siguron mbrojtje mekanike dhe pamje estetike profesionale.Pajisjet e përfshira në tabelë4 × shina DIN simetrike1 × pllakë mbështetëse (back plate)1 × bllok terminal për tokëzim (PE)1 × bllok terminal për neutral (N)4 × etiketa identifikimi4 × mbrojtëse për etiketa1 × shirit mbulues për module1 × derë e bardhëKapaciteti dhe karakteristikat elektrikeRryma nominale maksimale (In): 90 ATensioni i izolimit (Ui): 400 VKlasa e izolimit elektrik: Class IIKategoria e mbivoltazhit: IIHumbja e fuqisë: 76 WBlloqet terminale (SAKTË sipas Schneider)Neutral (N):1 bllok neutral me 24 daljeTokëzim (PE):1 bllok tokëzimi me 32 daljeDaljet e shpërndarjes:Tokëzim (PE): 16 × 16 mm² + 16 × 10 mm²Neutral (N): 3 × (4 × 16 mm² + 4 × 10 mm²)DimensionetGjerësia totale: 396 mmGjerësia e futur (embedded): 366 mmLartësia totale: 810 mmLartësia e futur (embedded): 780 mmThellësia totale: 136.5 mmThellësia e futur (embedded): 86.5 mmThellësia e brendshme: 80 mmMateriali & mbrojtjaMateriali: technoplastic (trupi, pllaka frontale, dera)Ngjyra: e bardhë RAL 9003Shkalla e mbrojtjes: IP40 (me derë të mbyllur)Rezistenca ndaj goditjeve: IK09Rezistenca ndaj zjarrit: 650°C (IEC 60695-2-11)Temperatura e punës: -25°C deri +60°CStandardetIEC 60670-1IEC 60670-24IEC 61439-1
